Як правильно підібрати кабель для ВЧ-системи та мінімізувати втрати сигналу

Вибір коаксіального кабелю передбачає баланс між діапазоном частот, внесеними втратами, допустимою потужністю, гнучкістю та вартістю. Ключові параметри: робоча частота має бути нижчою за граничну частоту кабелю; втрати (дБ/одиницю довжини) мають вкладатися в допустимий бюджет; середня та пікова потужності мають відповідати допустимим значенням; механічні вимоги охоплюють гнучкість, мінімальний радіус вигину та стабільність фази; також необхідно враховувати умови навколишнього середовища — температуру, вологість і вібрації.

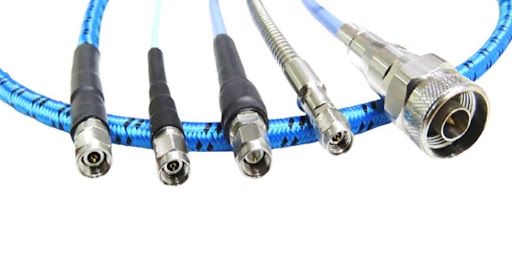

Поширені варіанти кабелів

Сьогодні на ринку пропонуються коаксіальні кабелі кількох різних видів:

• RG-316 — гнучкий кабель для систем із низькою потужністю та частотою до 3 ГГц;
• RG-402 (напівжорсткий кабель діаметром 0,141 дюйма) — для помірних вимог і частот до 18 ГГц;
• Sucoflex — кабель вимірювального класу для високоточних вимірювань на частотах до 70 ГГц.

Для прототипування існують альтернативи у вигляді кабелів, які можна формувати вручну.

Чому важливий системний підхід

Не можна обрати кабель випадково й очікувати хорошого результату. Лише послідовний і продуманий підхід дає змогу забезпечити оптимальну якість сигналу та надійність системи. Спроби спростити процес або пропустити окремі етапи часто призводять до проблем із продуктивністю, які складно діагностувати.

Неправильний вибір може створити приховані проблеми. Вони погіршують якість сигналу й навіть можуть призвести до відмови системи. Розуміння цих ризиків допомагає оцінити важливість ретельного процесу вибору.

Невідповідність кабелю поставленому завданню може призвести до кількох конкретних проблем:

• високий КСХ (коефіцієнт стоячої хвилі за напругою) — це означає, що сигнал відбивається назад замість того, щоб рухатися вперед. Це свідчить про неефективну передачу потужності;
• внесені втрати — сигнал втрачає потужність у міру проходження через кабель. Неправильний вибір може призвести до надмірного ослаблення сигналу ще до того, як він досягне місця призначення;
• неузгодженість фаз — у системах із кількома кабелями сигнали можуть надходити в різні моменти часу. Така розбіжність у часі може порушити роботу всієї системи;
• електромагнітні перешкоди (EMI) — кабель із недостатнім екрануванням може пропускати сигнали назовні. Він також здатний уловлювати перешкоди від іншої розташованої поблизу електроніки.

Звідки беруться втрати: два механізми, одна загальна величина

Затухання в коаксіальному кабелі є сумою двох окремих фізичних механізмів втрат: втрат у провідниках і діелектричних втрат. Вони по-різному залежать від частоти, і розуміння цієї різниці важливе під час вибору кабелю.

Втрати у провідниках виникають через електричний опір центрального та зовнішнього провідників. Оскільки ВЧ-енергія поширюється переважно по поверхні провідників, а не через весь їхній об’єм — це явище називається скін-ефектом, — ефективний опір провідника збільшується зі зростанням частоти. Втрати у провіднику пропорційні квадратному кореню з частоти: при подвоєнні частоти втрати у провіднику збільшуються приблизно в 1,41 раза.

Діелектричні втрати виникають через поглинання енергії ізоляційним матеріалом між провідниками. Кожен діелектрик характеризується коефіцієнтом діелектричних втрат, який показує, яка частина електричної енергії перетворюється на тепло. На відміну від втрат у провідниках, діелектричні втрати приблизно пропорційні частоті, тому зі її збільшенням їхнє значення стає дедалі суттєвішим.  Тому розробники кабелів постійно прагнуть наблизити електричні характеристики діелектрика до властивостей повітря.
